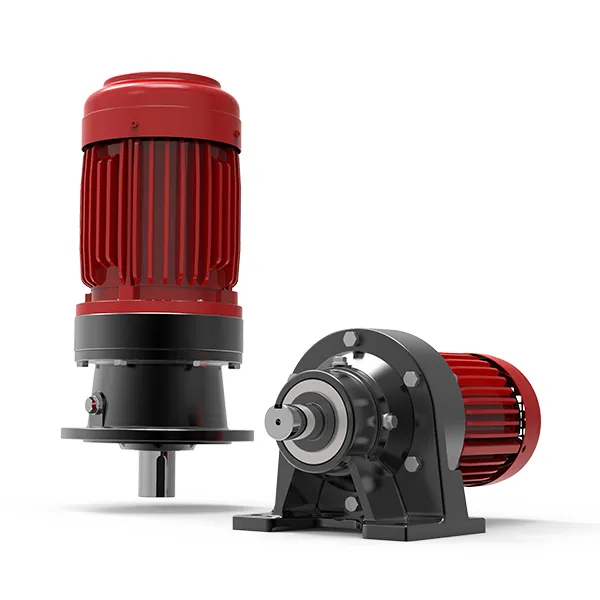

サイクロイド減速機

800シリーズ

サイクロイド減速機

製造・自動化システム用標準サイクロイド減速機

  • 高効率
    摩擦の少ない転がり接触メカニズムにより、運転時の滑り摩擦損失および機械的振動を大幅に低減しています。同時噛み合いによる負荷分散効果が、トルク伝達の連続性と平滑性を向上させ、エネルギー損失を最小限に抑えられます。動力伝達効率は、1段構成で96%以上、2段構成でも約92%の高効率を維持します。
  • 高負荷耐性
    サイクロイドディスクとニードルピンの内転噛合機構により、同時噛み合い率最大67%の高い数値を実現します。過負荷や衝撃トルクの分散により、歯面の折損を有効に防止します。本構造の採用により定格トルクの最大5倍の過負荷耐性を達成し、過酷な使用条件下においてもシステムの確実な保護を保証します。
  • 安心の品質と保証
    すべての製品は、原材料の加工から最終的な精密組立まで、厳しい品質基準のもと高い精度で生産されています。さらに、摩擦の少ない転がり接触による動力伝達を採用することでパーツの長寿命化を実現しました。長期にわたり高水準の動作特性と安定稼働を維持します。
お見積もり依頼
製品仕様

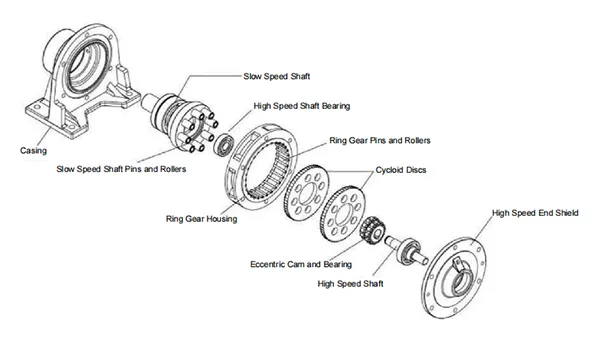

サイクロイド減速機の主な構成部品
サイクロイド減速機

サイクロイド減速機を構成する3つの主要部品：

  • 入力（高速）軸組品：シャフト、ベアリング、オイルシールで構成
  • サイクロイド機構：サイクロイドディスク、偏心カム、ニードルピンで構成
  • 出力（低速）軸組品：出力軸、支持ベアリング、オイルシール構成
変速比表
変速比 回数 50Hz 60Hz
6 入力速度 1500 R.P.M 1800 R.P.M
出力速度 250 R.P.M 300 R.P.M
8 入力速度 1500 R.P.M 1800 R.P.M
出力速度 188 R.P.M 225 R.P.M
11 入力速度 1500 R.P.M 1800 R.P.M
出力速度 136 R.P.M 164 R.P.M
13 入力速度 1500 R.P.M 1800 R.P.M
出力速度 115 R.P.M 138 R.P.M
15 入力速度 1500 R P M 1800 R P M
出力速度 100 R.P.M 120 R.P.M
17 入力速度 1500 R.P.M 1800 R.P.M
出力速度 88.2 R.P.M 106 R.P.M
21 入力速度 1500 R.P.M 1800 R.P.M
出力速度 71.4 R.P.M 85.7 R.P.M
25 入力速度 1500 R.P.M 1800 R.P.M
出力速度 60 R.P.M 72 R.P.M
29 入力速度 1500 R.P.M 1800 R.P.M
出力速度 51.7 R.P.M 62.1 R.P.M
35 入力速度 1500 R.P.M 1800 R.P.M
出力速度 42.9 R.P.M 51.4 R.P.M
43 入力速度 1500 R.P.M 1800 R.P.M
出力速度 34.9 R.P.M 41.9 R.P.M
51 入力速度 1500 R.P.M 1800 R.P.M
出力速度 29.4 R.P.M 35.3 R.P.M
59 入力速度 1500 R.P.M 1800 R.P.M
出力速度 25.4 R.P.M 30.5 R.P.M
71 入力速度 1500 R.P.M 1800 R.P.M
出力速度 21.1 R.P.M 25.4 R.P.M
87 入力速度 1500 R.P.M 1800 R.P.M
出力速度 17.2 R.P.M 20.7 R.P.M
119 入力速度 1500 R.P.M 1800 R.P.M
出力速度 12.6 R.P.M 15.1 R.P.M
143
(13×11)		 入力速度 1500 R.P.M 1800 R.P.M
出力速度 10.5 R.P.M 12.6 R.P.M
165 (15×11) 入力速度 1500 R.P.M 1800 R.P.M
出力速度 9.1 R.P.M 10.9 R.P.M
195
(15×13)		 入力速度 1500 R.P.M 1800 R.P.M
出力速度 7.7 R.P.M 9.2 R.P.M
231
(21×11)		 入力速度 1500 R.P.M 1800 R.P.M
出力速度 6.5 R.P.M 7.8 R.P.M
273
(21×13)		 入力速度 1500 R.P.M 1800 R.P.M
出力速度 5.5 R.P.M 6.6 R.P.M
319
(29×11)		 入力速度 1500 R.P.M 1800 R.P.M
出力速度 4.7 R.P.M 5.6 R.P.M
377
(29×13)		 入力速度 1500 R.P.M 1800 R.P.M
出力速度 4.0 R.P.M 4.8 R.P.M
473
(43×11)		 入力速度 1500 R.P.M 1800 R.P.M
出力速度 3.2 R.P.M 3.8 R.P.M
559
(43×13)		 入力速度 1500 R.P.M 1800 R.P.M
出力速度 2.7 R.P.M 3.2 R.P.M
649
(59×11)		 入力速度 1500 R.P.M 1800 R.P.M
出力速度 2.3 R.P.M 2.8 R.P.M
731
(43×17)		 入力速度 1500 R.P.M 1800 R.P.M
出力速度 2.1 R.P.M 2.5 R.P.M
841
(29×29)		 入力速度 1500 R.P.M 1800 R.P.M
出力速度 1.8 R.P.M 2.1 R.P.M
1003
(59×17)		 入力速度 1500 R.P.M 1800 R.P.M
出力速度 1.5 R.P.M 1.8 R.P.M
1247
(43×29)		 入力速度 1500 R.P.M 1800 R.P.M
出力速度 1.2 R.P.M 1.4 R.P.M
1849
(43×43)		 入力速度 1500 R.P.M 1800 R.P.M
出力速度 0.81 R.P.M 0.97 R.P.M
1479
(87×17)		 入力速度 1500 R.P.M 1800 R.P.M
出力速度 1.0 R.P.M 1.2 R.P.M
2065
(43×29)		 入力速度 1500 R.P.M 1800 R.P.M
出力速度 0.73 R.P.M 225 R.P.M
2537
(59×43)		 入力速度 1500 R.P.M 1800 R.P.M
出力速度 0.59 R.P.M 0.71 R.P.M
3481
(59×59)		 入力速度 1500 R.P.M 1800 R.P.M
出力速度 0.43 R.P.M. 0.52 R.P.M.
3045
(87×35)		 入力速度 1500 R.P.M. 1800 R.P.M.
出力速度 0.49 R.P.M. 0.59 R.P.M.
4437
(87×51)		 入力速度 1500 R.P.M. 1800 R.P.M.
出力速度 0.34 R.P.M. 0.41 R.P.M.
5133
(87×59)		 入力速度 1500 R.P.M. 1800 R.P.M.
出力速度 0.29 R.P.M. 0.35 R.P.M.
7569
(87×87)		 入力速度 1500 R.P.M. 1800 R.P.M.
出力速度 0.20 R.P.M. 0.24 R.P.M.
6177
(87×71)		 入力速度 1500 R.P.M. 1800 R.P.M.
出力速度 0.24 R.P.M. 0.29 R.P.M.
過酷な環境にも応える、確かな駆動ソリューションをお探しの方へ

お客様のシステムに最適なギヤボックス・減速機をご提案

当社について

Transcykoは産業用ギヤボックスおよび減速機の開発から製造までをトータルに手がける専門メーカーです。40年に及ぶモノづくりの知見をベースに、化学・冶金・自動化等の高度なスペックが求められる市場へ、オーダーメイドの高精度駆動ソリューションを供給しています。南京と台湾に広大な製造工場（総面積40,000m²）を構え、年間最大60,000台に及ぶ高精度ギヤ減速機の安定した量産体制を確立しています。

  • 当社について40年以上のギヤボックス製造実績
  • 当社について工業技術研究院（ITRI）との共同開発体制
  • 当社についてドイツ・日本製の先進の加工・検査設備
  • 当社についてISO 9001、ISO 14001、ISO 45001、ISO 50001認証取得
  • 当社について世界各国の販売代理店との強固なパートナーシップ

サイクロイド減速機は、バックラッシを極限まで抑え、高トルクと正確な動作を実現する高精度動力伝達システムです。ケース内側のニードルピンに、偏心運動するサイクロイドディスクが次々と噛み合わさることで、高い力を生み出す仕組みです。モーターの高速回転を安定した低速回転へと効率よく変換し、滑らかな動力伝達と安定性を実現します。

サイクロイド減速機は、コンパクト構造でありながら、高い減速比と優れた耐荷重性を兼ね備えています。低バックラッシで耐衝撃性にも優れており、精密な位置制御や高負荷・変動負荷条件下での駆動装置に最適です。

ギヤボックスの選定では、要求トルク、減速比、設置スペース、使用環境の要素が重要なポイントとなります。装置の性能を維持し、長期にわたる安定稼働のため負荷特性、稼働率、実運転条件をあらかじめ確認する必要があります。

モーターの回転パワーを減速機内へ送り込み偏心運動へと変換して伝えるのが入力軸の役割です。入力軸の加工精度、回転バランス、アライメントの精度は、減速機の運転効率や安定性、長期にわたる製品寿命に関わる重要な要素です。
